Beschreibung

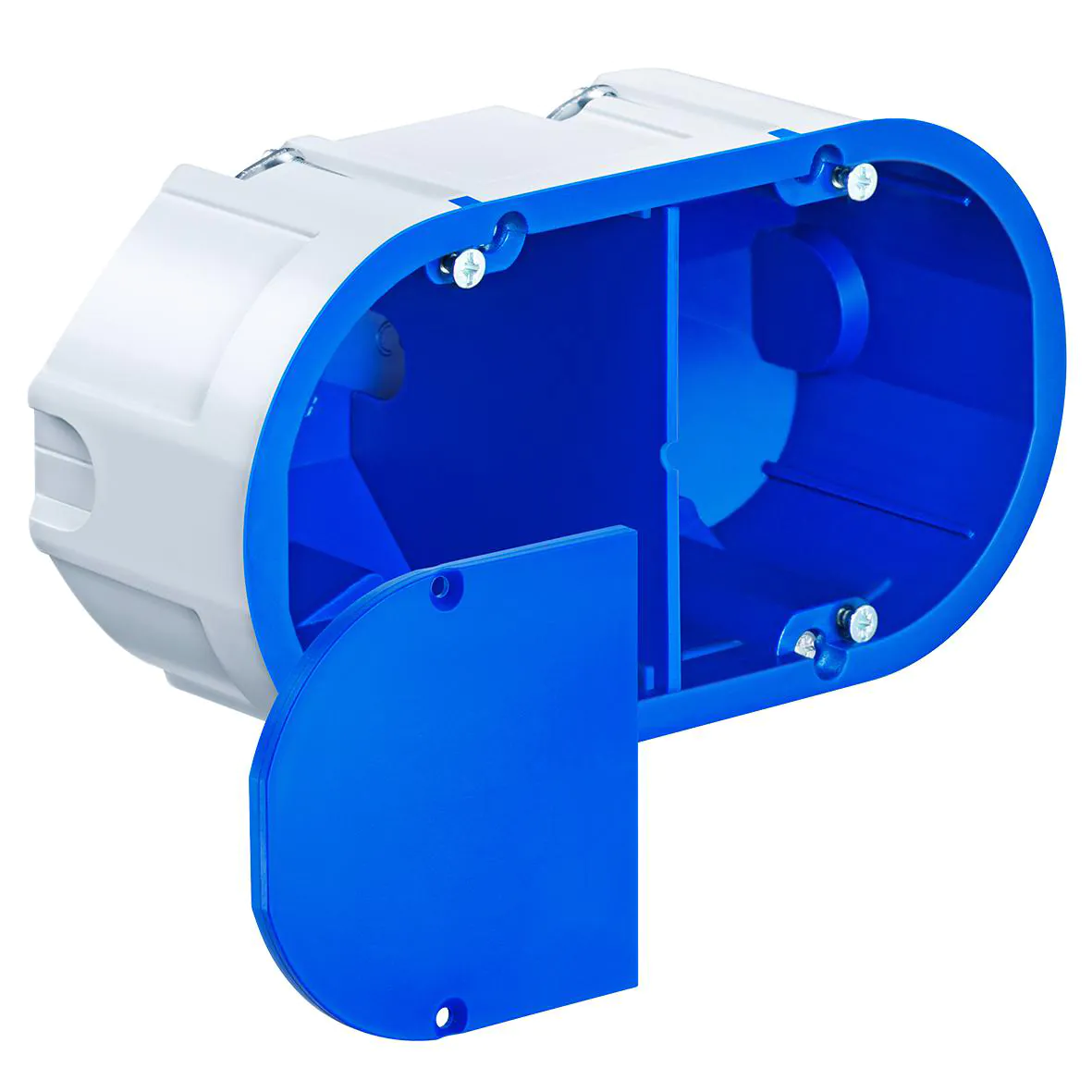

Akustische Doppel-Hohlwanddose
Akustische Doppel-Hohlwanddose für Schalldämmungswände, mit wesentlich besseren schaldämmenden Eigenschaften im Vergleich zu herkömmlichen Hohlwanddose.
Die Oberfläche der akustischen Hohlwanddose verhindert die Verbreitung von Schall in die Nachbarräume.
Die einzelnen Hohlwanddosen können durch die abgesägten Kanten untereinander verbunden werden und ermöglichen die Installation von Kabeln und Installationsleitungen bis M25.
Akustische Doppel-Hohlwanddosen können zusammen mit den akustischen Einzel-Hohlwanddosen gegenseitig kombiniert werden.
- hilft die Werte der Schalldämmungswand zu behalten
- geeignet als Zusatzmontage
- Verwendung als Einzel- oder Doppel-Hohlwanddose
- besonders große Fläche für Kommunikations- und Netzwerkmodule
- Zusatzraum für elektronische Komponente
Spezifikationen der akustischen Hohlwanddose
| für Paneelstärke | 7 – 40 mm |
| Einbautiefe | 70 mm |
| Einbauöffnung | 2 x Ø74 mm |
| Schraubenabstand | 60 mm |
| Kabeleinlass Ø11,5 mm | 4 Stk |
| Kabeleinlass Ø25 mm | 4 Stk |
| für Schallschutzwände bis | 78 dB |
Verwendungsbeispiele der akustischen Hohlwanddose

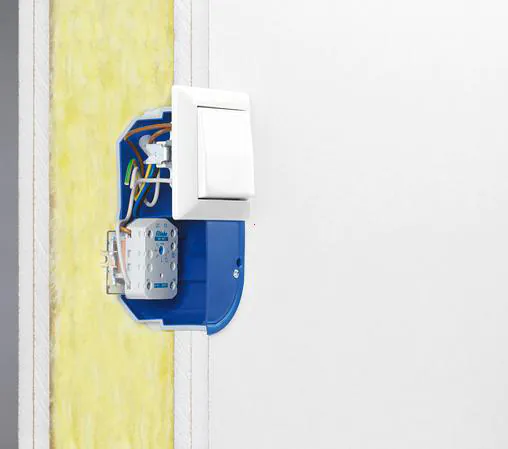

Platz für verschiedene Module wie Funk-Einbauschalter, Alarmmodule und vieles mehr.

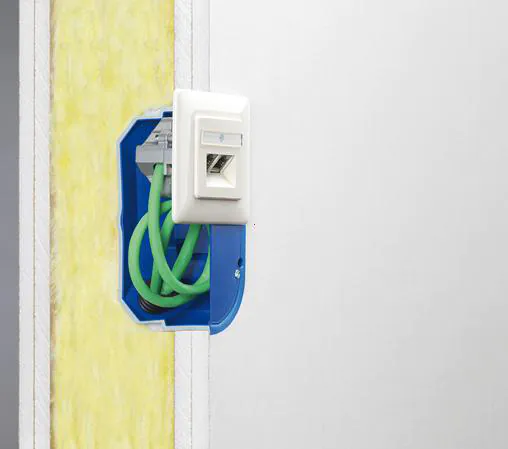

Großes Volumen ist ideal für Netzwerkkabel und bietet genügend Platz für eine Kabelreserve.

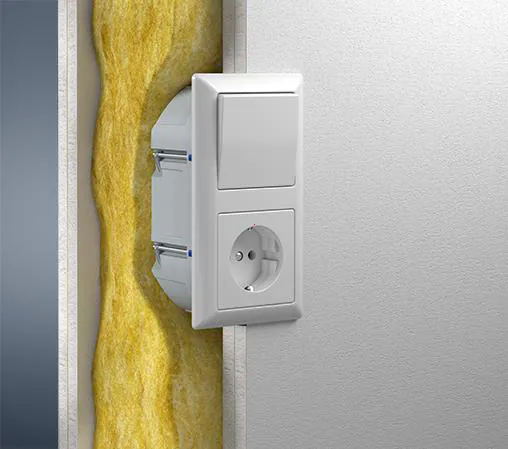

Die akustische Doppel-Hohlwanddose kann man auch als eine Kombination von Steckdose und Schalter verwenden.
Akustische Doppel-Hohlwanddosen können zusammen mit den akustischen Einzel-Hohlwanddosen gegenseitig kombiniert werden.
Rw Vergleich der Wand mit und ohne akustische Hohlwanddosen
Akustische Hohlwanddosen helfen die schalldämmenden Eigenschaften der Schallschutzwände zu behalten, und schaffen Platz für elektronische Kommunikationsmodule, Kabel, Klemmen usw. Bei der Verwendung von klassischen Hohlwanddosen würden sich die Werte deutlich verschlechtern.
Werte der Hohlwanddosen in einer Schallschutzwand
Schalldämmende Wand ohne akustische Doppel-Hohlwanddosen
1 akustische Doppel-Hohlwanddose von beiden Seiten der Wand
Gebrauchsanweisung der Doppel-Hohlwanddose
Die akustische Doppel-Hohlwanddose bietet 6 verschiedene Möglichkeiten zur Kabelführung bis M25.

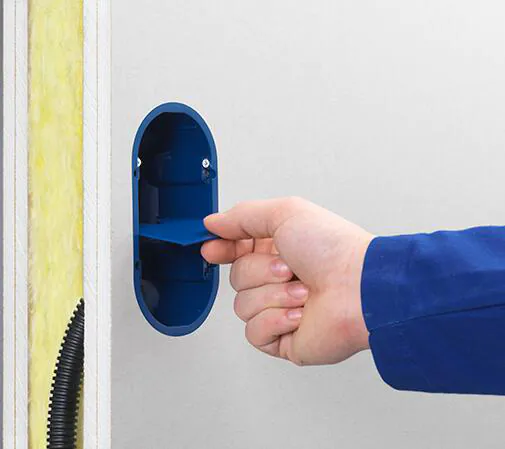

Mittels einer Blende kann man die Doppeldose auch als eine Einzeldose verwenden.
Mittels einer Brücke kann die Doppeldose geteilt werden.
Montage in die Schallschutzwand
1.Machen Sie zwei Öffnungen mit dem Durchmesser jeweils 74 mm.

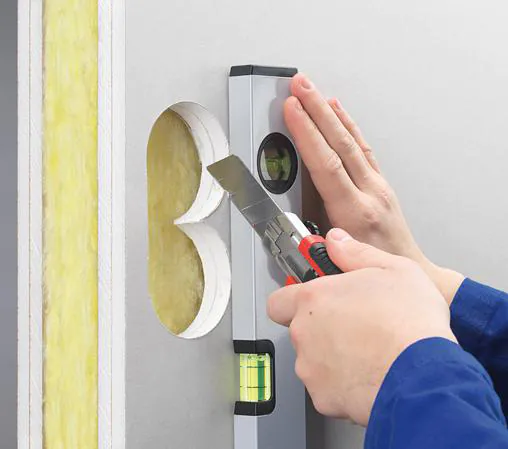

2. schneiden Sie die Gipskartonreste entlang der Wasserwaage ab.

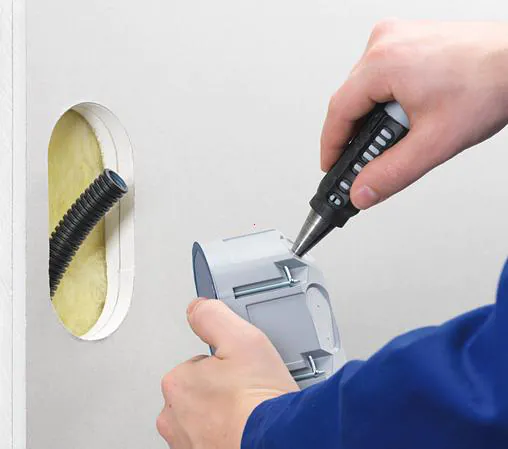

3. schneiden Sie die Öffnungen für die Kabel aus.

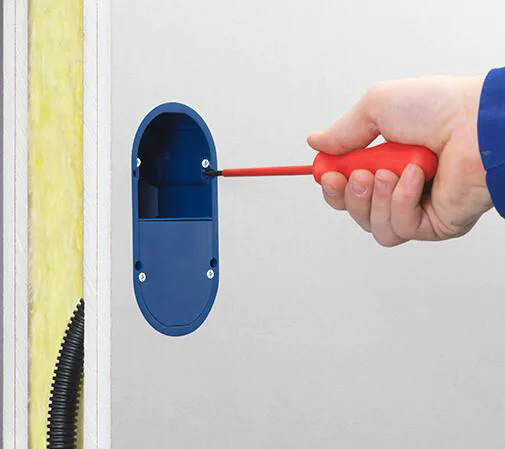

4. sichere und schnelle Montage dank der Schrauben an den Seiten.
5. zusätzlicher Raum ermöglicht die Montage von verschiedenen elektronischen Komponenten.
6. der freie Raum ermöglicht auch Platz für eine Kabelreserve bei der Installation von Kommunikations- und Netzwerkkabeln.
7. dank der Zusatzkonnektoren ist es möglich mehrere Hohlwanddosen untereinander zu montieren.

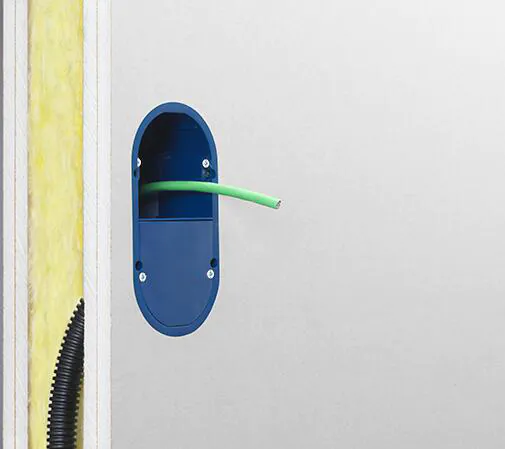

8. auf den oberen oder unteren Teil der Hohlwanddose kann eine Blende montiert werden.
